Электроприводы регулирующих клапанов ЭП-100/180

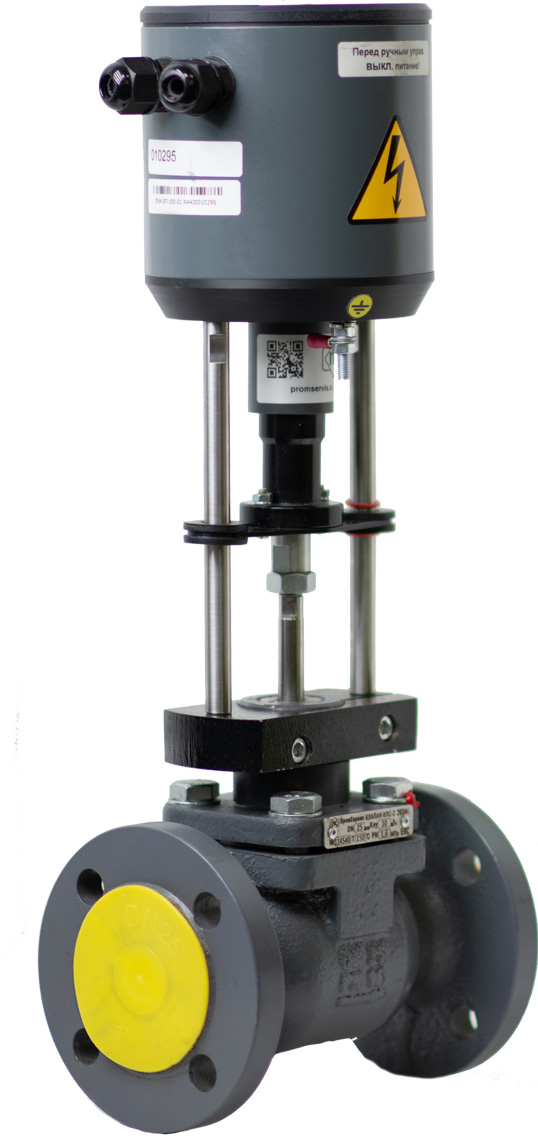

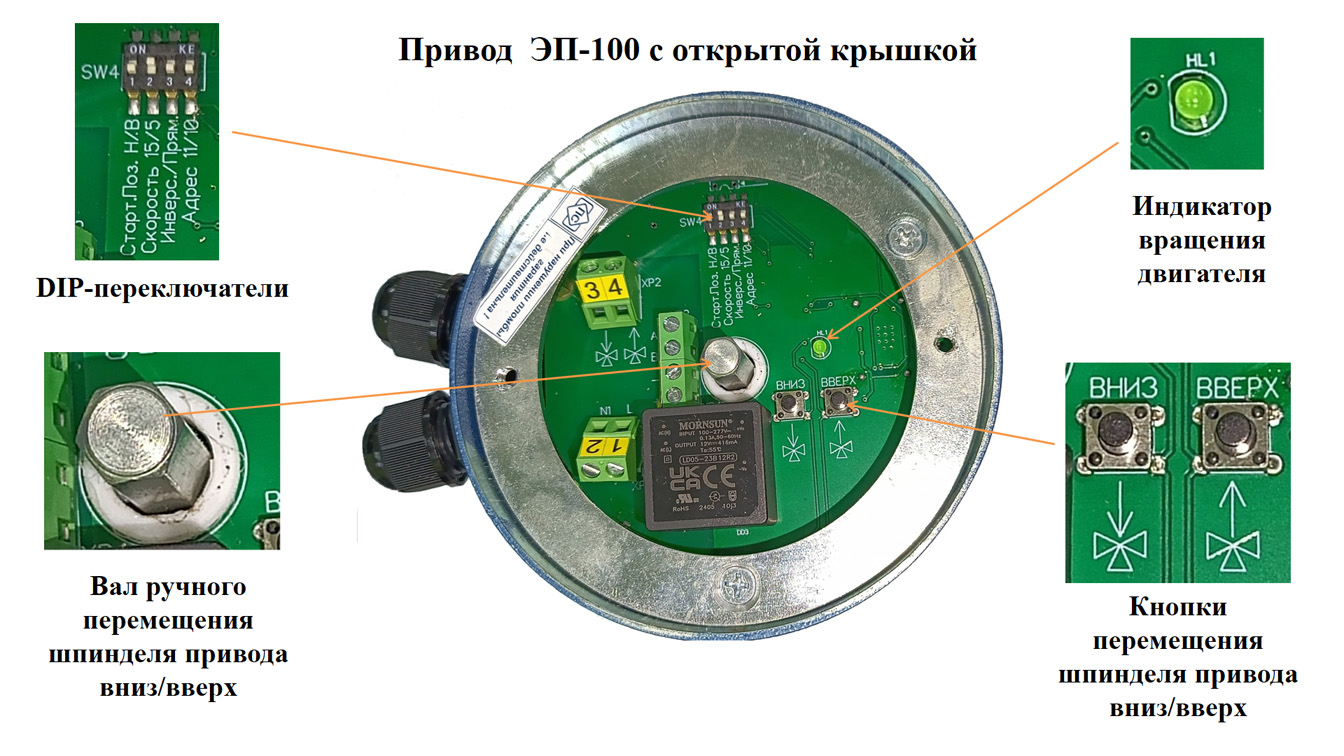

Приводы совместно с регулирующими клапанами используются в системах автоматического регулирования объектов тепло- и водопотребления промышленного, коммунального назначения.
Автоматическое управление приводом осуществляется трёхпозиционным управляющим сигналом переменного тока (≈220 В, 50 Гц) или командами с термоконтроллера ПРАМЕР-710 по цифровому интерфейсу RS-485.
Преимуществом управления по цифровому интерфейсу RS-485 является возможность контроля степени открытия клапана, установки диапазона допустимого положения штока клапана, определения и контроля времени хода, нештатных ситуаций.
Технические характеристики
|
Наименование параметра |
Значение параметра |
|
|
ЭП-100 |
ЭП-180 |
|
|
Развиваемое усилие |
1000 Н |
1800 Н |
|
Тип управления |
Трёхпозиционное (≈220 В, 50 Гц) Цифровой интерфейс RS-485 |
|
|
Скорость перемещения шпинделя привода |
v1 (5 с/мм) v2 (15 с/мм) |
|
|
Напряжение питания (ИЛИ)
|
Постоянного тока 12±1 В |
|
|
Переменного тока 187…242 В (50 Гц) |
||
|
Потребляемая мощность |
не более 12 Вт |
|
|
Степень защиты привода от проникновения пыли и воды по ГОСТ 14254-2015 |
IP54 |
|
|
Режим работы ГОСТ IEC 60034-1 |
Повторно-кратковременный периодический режим с пусками S4 25%, максимальная частота включений в 1 час - 320 |
|
|
Масса |
не более 3,5 кг |
|
|
Температура окружающей среды |
от минус 10 до плюс 50 0С |
|
|
Средний срок службы |
10 лет |
|
Электроприводы выпускаются в различных модификациях отличающихся механизмом захвата штока регулирующего клапана, монтажным фланцем и используются с регулирующими клапанами ПП «КПСР Групп», «ВОГЕЗЭНЕРГО», Danfoss, IMI Tour&Andersson.
Таблица совместимости с клапанами
|
Модификация привода |
Клапан |
||||
|
Производитель |
Модель |
Ду, мм |
Макс. ход штока, мм |
||
|
ЭП-100- |
01 |
ПП «КПСР Групп» |
КПСР КССР |
15-65 15-50 |
10-25 |
|
02 |
IMI Tour& Andersson |
CV216GG, CV316GG, CV216RGA, CV316RGA |
15-50 |
14 |
|
|
03 |
Danfoss |
VFM 2, VB2 |
15-50 |
15 |
|
|
03/2 |
VRG 2,VRB 3 |
||||
|
05 |
«ВОГЕЗЭНЕРГО» |
ВКСР |
15-50 |
20 |
|
|
ЭП-180- |
01 |
ПП «КПСР Групп» |
КПСР, КССР |
50-65,80 50-65 |
25- 32 |
|
02 |
IMI Tour& Andersson |
CV216GG, CV316GG, CV216RGA, CV316RGA |
50, 65 |
14, 20 |
|
|
02/2 |
CV216GG, CV316GG |
65-100 |
30 |
||
|
05 |
«ВОГЕЗЭНЕРГО» |
ВКСР |
65-80 |
20 |
|

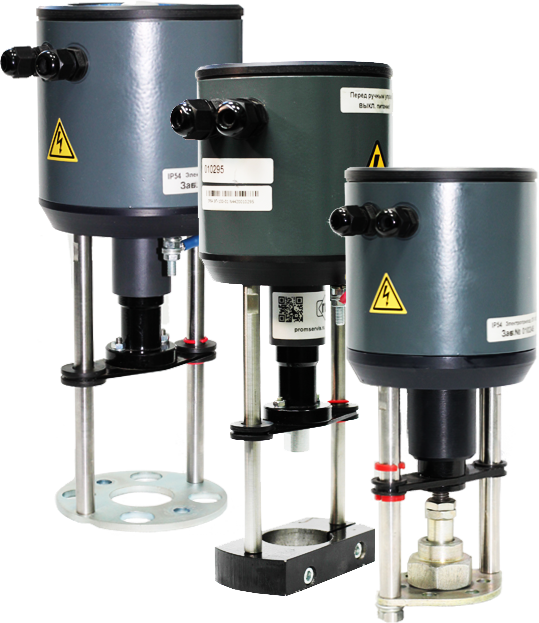

Модификации электроприводов
 |
 |
 |
 |
|
ЭП-100-01 |
ЭП-100-02 |
ЭП-100-03 |
ЭП-100-05 |
|
ПП «КПСР Групп» |

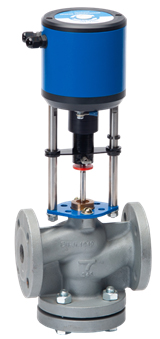

IMI Tour&Andersson |

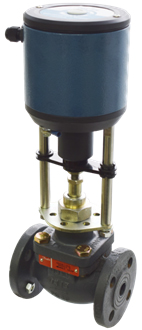

Danfoss |

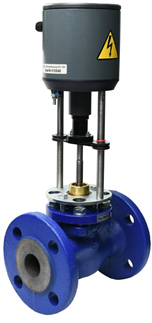

«ВОГЕЗЭНЕРГО» |
Схемы подключения
 |

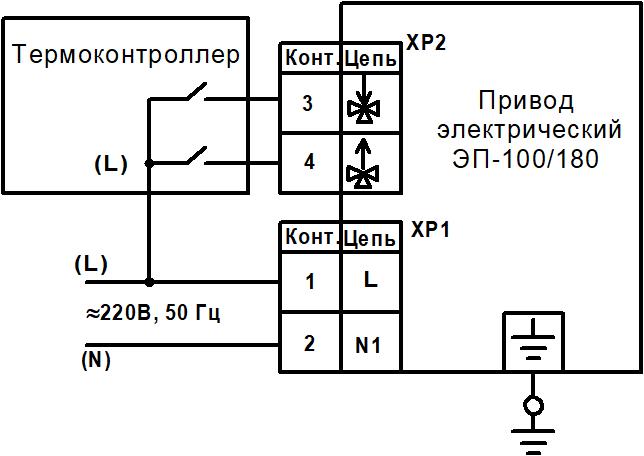

Схема подключения привода ЭП-100/180 к термоконтроллеру с трёхпозиционным управлением
|
 |

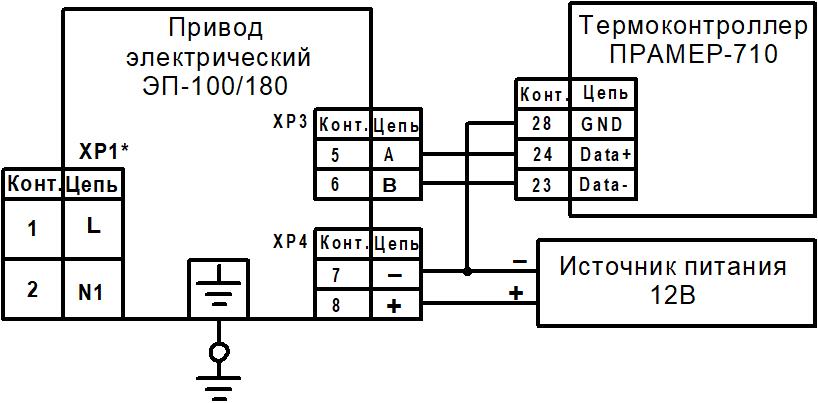

Схема подключения привода ЭП-100/180 к термоконтроллеру ПРАМЕР-710 по цифровому интерфейсу RS-485
* допускается питание привода от сети 220В 50Гц |
|
3D модель |
|
|
Привод электрический ЭП-100. Паспорт |
|
|
Привод электрический ЭП-180. Паспорт |
|
|
Термоконтроллеры ПРАМЕР-710 Использование совместно с электрическими приводами ЭП. |
