Контроллер насосных станций ПРАМЕР-КН

ПРАМЕР-КН – универсальный контроллер автоматического управления насосными станциями, предназначен для управления (включение, выключение, переключение) тремя насосами в автоматическом режиме.

Контроллер применяется в тепловых пунктах многоквартирных домов и административных зданиях, системах водоснабжения, поддержания требуемого давления, водозабора. Автоматическое управление насосами или насосной группой в системах отопления и водоснабжения позволяет решать несколько задач:

Распределение наработки между насосами;
Поддержание давления на выходе насоса в циркуляционных контурах;
Периодическое включение (прокрутка) насосов в межотопительный сезон;
Защита насосов от сухого хода и перегрева;
Контроль работы насосов и аварийное отключение насосов при нештатных ситуациях;

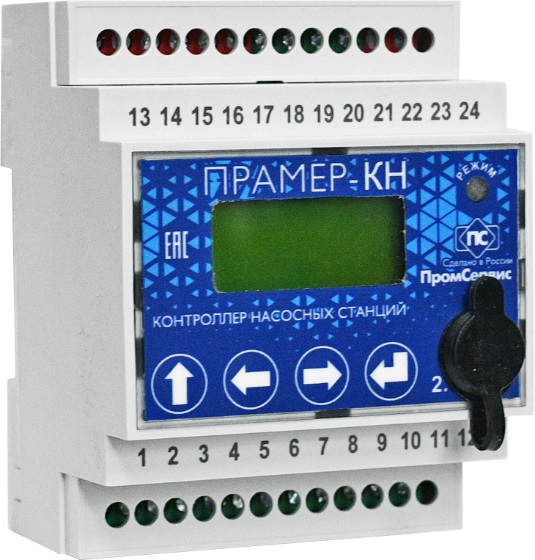

Рисунок 1 – Внешний вид ПРАМЕР-КН

Для контроля работы насосов возможно подключение к контроллеру до трёх преобразователей давления с сигнальными выходами (4-20 мА). Для указанной цели в приборе реализованы три аналоговых входа (AI1, AI2, AI3).

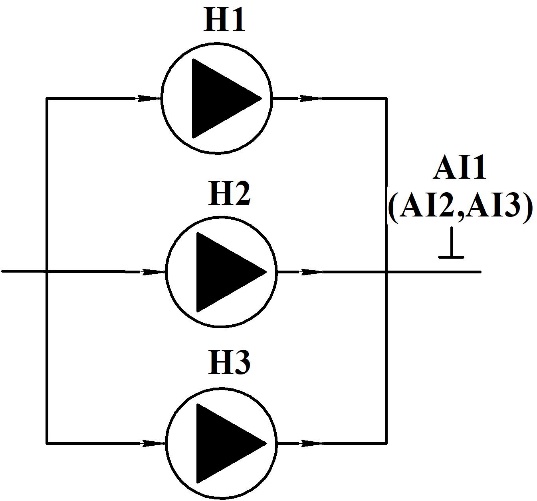

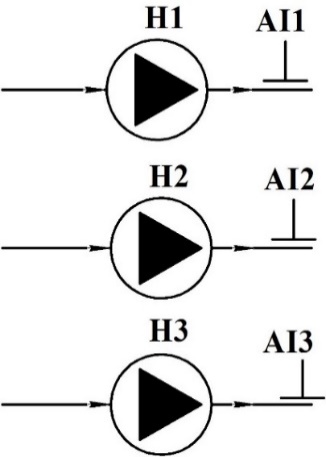

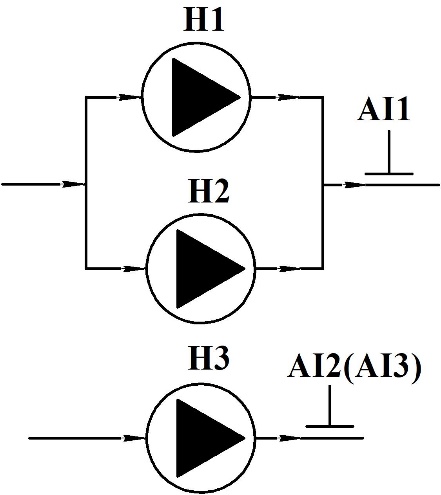

	Примеры использования аналоговых входов.

Для контроля состояния насосов и условий работы возможно подключение к контроллеру до семи дискретных датчиков с выходными сигналами замыкания/размыкания цепи (контакты реле, транзистор с открытым коллектором и т.д.). Для указанной цели в приборе реализованы семь дискретных входов (DI1…DI7). Для каждого насоса может быть назначено требуемое количество (сочетание) дискретных входов, которые будут влиять на работу.

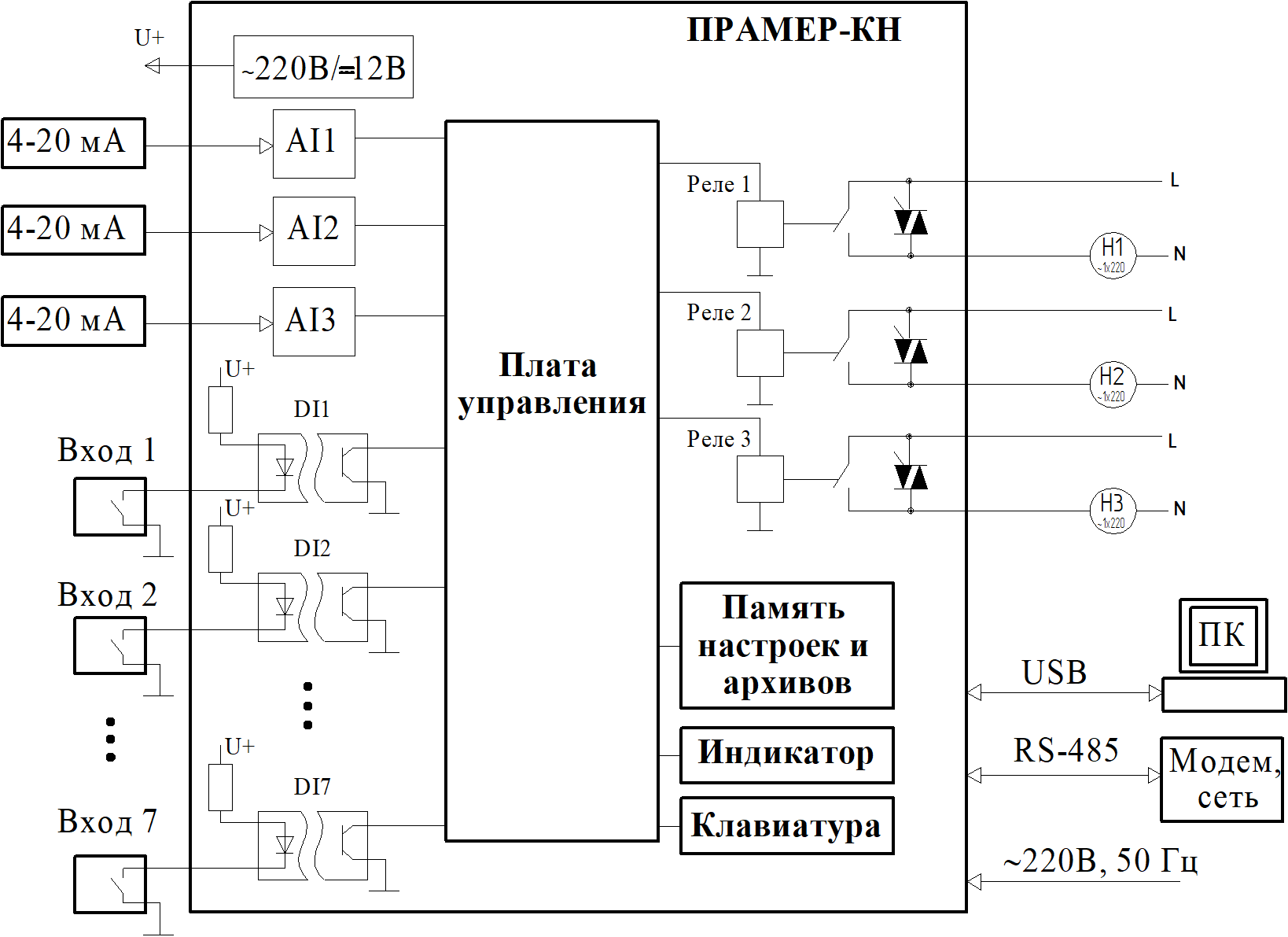

Рисунок 2 – Структурная схема ПРАМЕР-КН

Таблица 1 – Технические характеристики контроллера

Наименование	Значение параметра
Количество релейный выходов	3
Напряжение и ток коммутации силовых выходов, не более	250В, 50 Гц, переменный ток 6А, (коммутация цепей постоянного тока исключена)
Количество аналоговых входов AI (4-20 мА) для преобразователей давления	3
Измерительное сопротивление аналогового входа, Ом	160
Количество дискретных входов (DI1…DI7) для подключения дискретных датчиков с выходом "сухой контакт".	7
Количество дискретных выходов	1
Напряжение и ток коммутации дискретного выхода, не более	30 В, постоянный ток 50 мА
Интерфейсы связи: - USB (Type-C) - RS-485	1 1
Электрическое питание контроллера от сети переменного тока напряжением	от 187 до 242 В, 50 Гц
Потребляемая мощность	не более 20 Вт
Выходное напряжение встроенного источника питания постоянного тока	12_-2В
Максимальная нагрузка встроенного источника питания	70 мА
Масса контроллера	не более 300 г
Средняя наработка на отказ	не менее 50000 часов
Средний срок службы	не менее 10 лет

Контроллер позволяет управлять тремя насосами в автоматическом режиме (включение, выключение) в режиме, указанном в Таблице 2. Для каждого насоса может быть выбран свой режим работы.

Таблица 2 - Режимы работы контроллера

Режим	Описание
Выкл.	Насос выключен.
Циркуляция	Непрерывная работа насоса для циркуляции жидкости, с возможностью контроля параметров работы (давления в контуре и состояния дискретных входов)
Подпитка	Аварийное включение насоса при снижении давления в контуре ниже заданного
Уровень	Поддержание уровня жидкости в резервуаре с помощью датчиков уровня подключаемым к дискретным входам (DI1…DI7)
Посменный 1	Работа одного насоса в группе из 2-х или 3-х насосов с чередованием для обеспечения равной наработки.
Посменный 2	Работа двух насосов одновременно в группе из 3-х насосов с чередованием по схеме Н1+Н2, Н2+Н3, Н1+Н3 для обеспечения равной наработки.
Каскад	Поддержание давления на выходе группы из 1-3 насосов одного типоразмера, с обеспечением равномерной наработки.
Межсезон	Профилактическое, кратковременное включение насоса с заданной периодичностью без контроля параметров работы («прокрутка»).
Выход НС	Включение реле при возникновении нештатной ситуации для сигнализации аварийного состояния (дублирование низковольтного дискретного выхода НС)

Режим «Циркуляция»

Непрерывная работа насоса для циркуляции жидкости, с возможностью контроля параметров работы (давления в контуре и состояния дискретных входов).

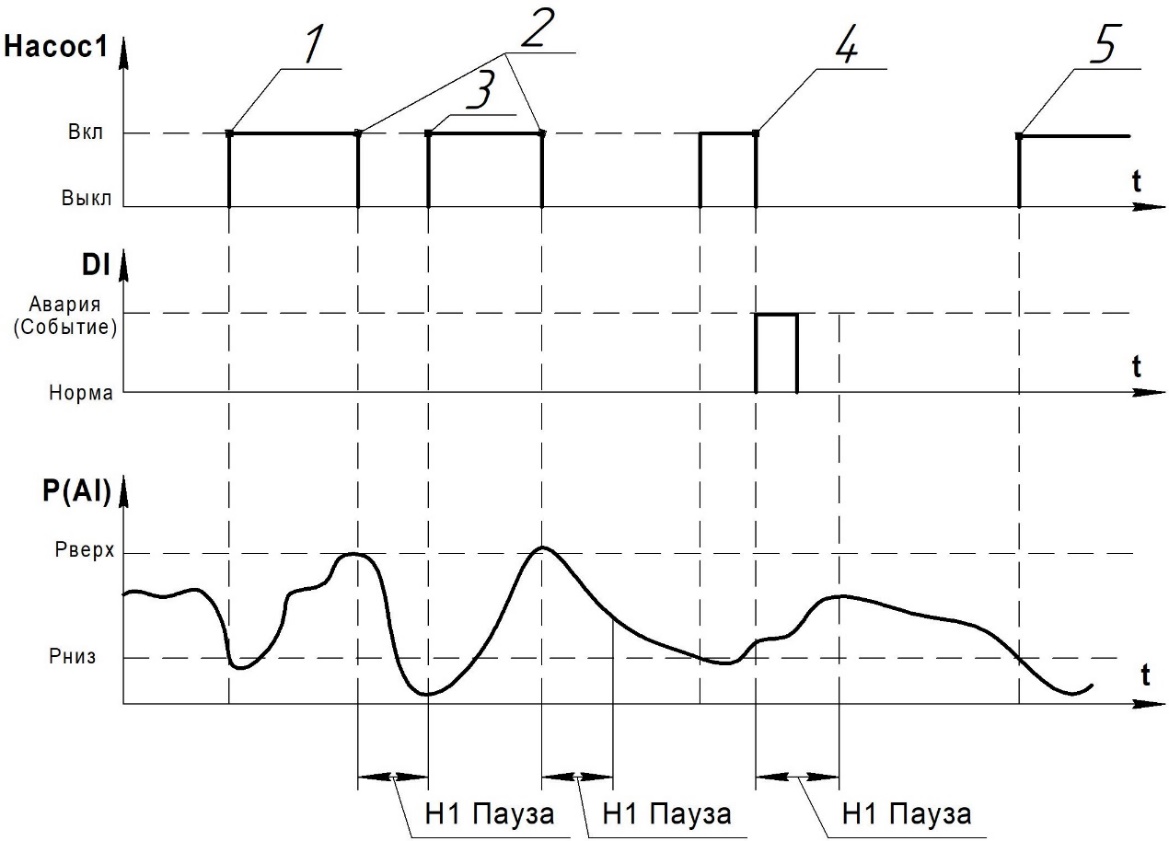

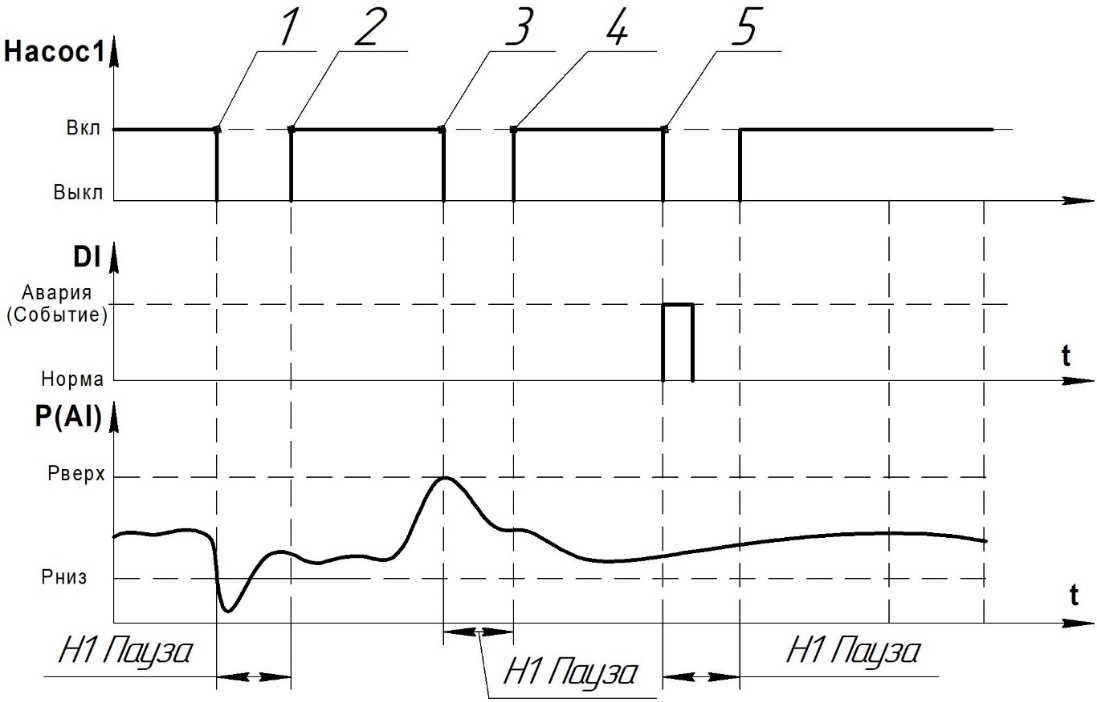

Принцип работы:Включение насоса(насосов) Н1…3 происходит при следующих условиях:

давление на контрольном аналоговом входе в рабочем диапазоне «Рниз» < P < «Pверх»;
нормальное состояние сигналов на дискретном входе DI.

1 – Аварийное выключение насоса при снижении давления ниже «Pниз».

2 – Включение насоса при превышении «Pниз» по истечении времени
«Н1 Пауза».

3 – Отключение насоса при превышении давления «Pверх».

4 – Повторное включение насоса через время «Н1 Пауза».

5 – Аварийное выключение по сигналу на дискретном входе.

Режим «Подпитка»

Включение насоса происходит если измеряемое давление
на контрольном аналоговом входеP < «Pниз», а также дискретный вход (входы) DI (при наличии) в нормальном состоянии. Выключение насоса выполняется при достижении давления Р > «Рверх».

1. Включение насоса при аварийном снижении давления ниже «Pниз»

2. Выключение насоса по достижению давления «Рверх»

3. Включение насоса при снижении давления ниже «Pниз» по истечении времени «Н1 Пауза»

4. Досрочное выключение насоса при возникновении аварийного сигнала на дискретном входе.

5. Включение насоса после восстановления нормального состояния дискретного входа происходит только после снижения давления ниже «Pниз»

Режим «Уровень»

Поддержание уровня жидкости в резервуаре (приямке) с помощью датчиков уровня, подключаемых к дискретным входам (DI1…DI7).

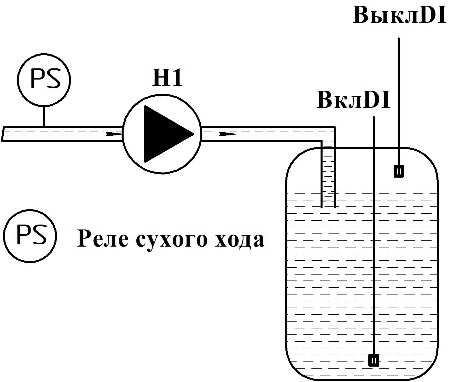

Заполнение резервуара – насос включается при срабатывании (осушении) датчика на дискретном входе ВклDI и выключается, когда сработает датчик на дискретном входе ВыклDI.

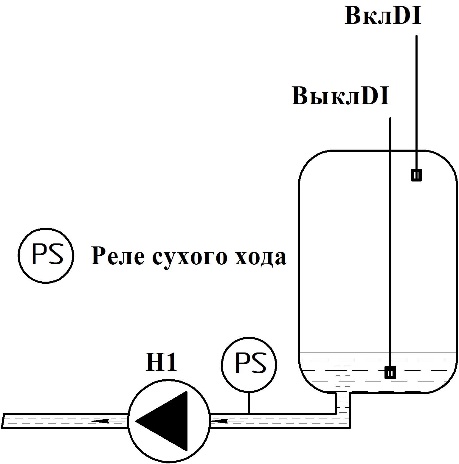

Осушение резервуара - насос включается при срабатывании датчика на дискретном входе ВклDI, а выключается при осушении датчика ВыклDI.

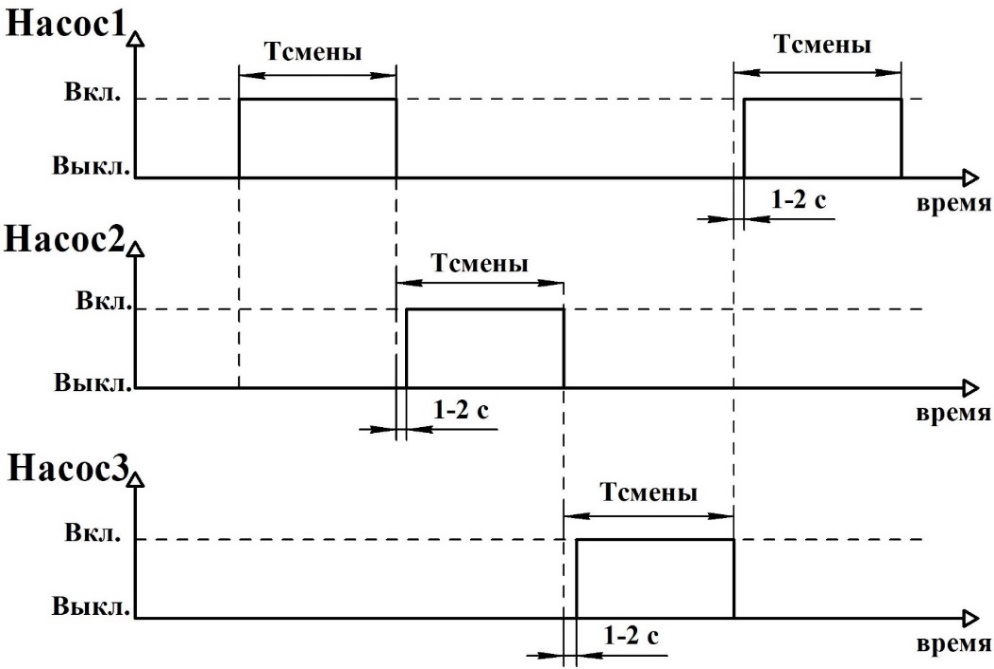

Режим «Посменный 1»

Принцип работы: поочерёдная работа одного насоса из группы с периодичностью смены, заданной параметром «Тсмены».

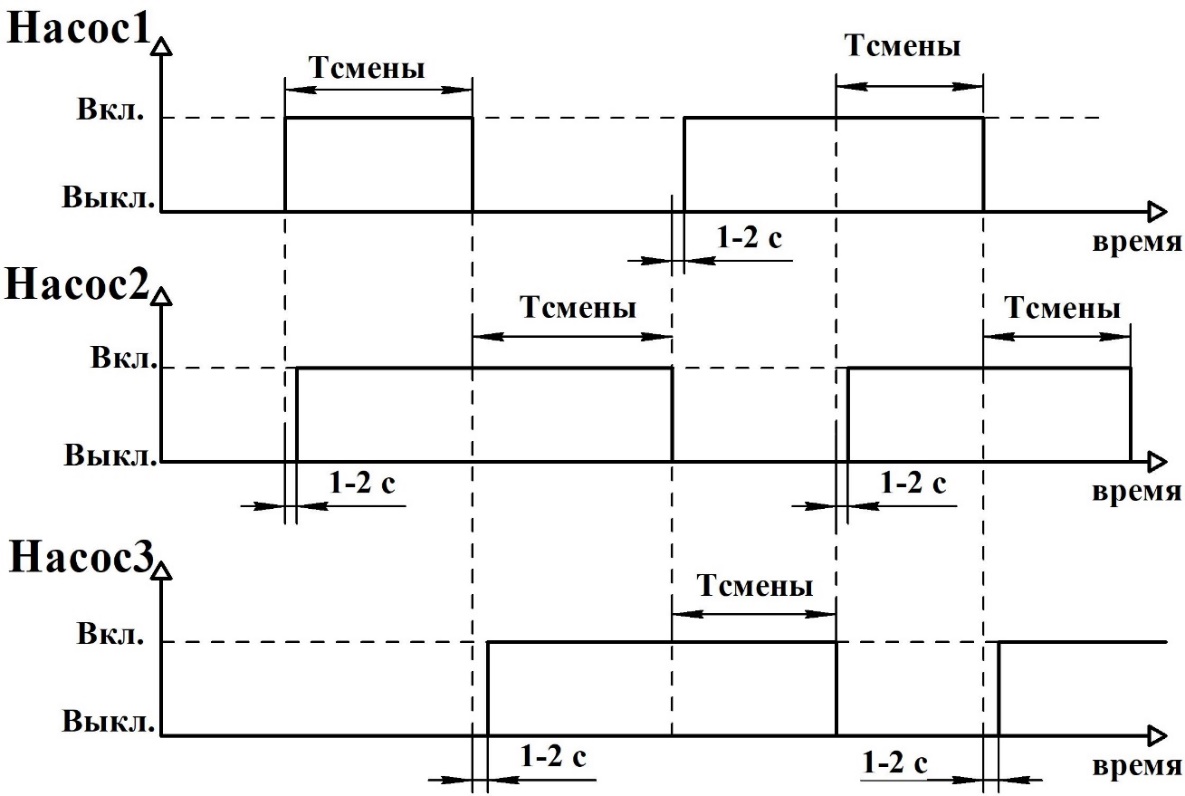

Режим «Посменный 2»

Принцип работы: одновременно работают два насоса в течении времени «Тсмены» по истечении которого выполняются переключения в группе насосов.

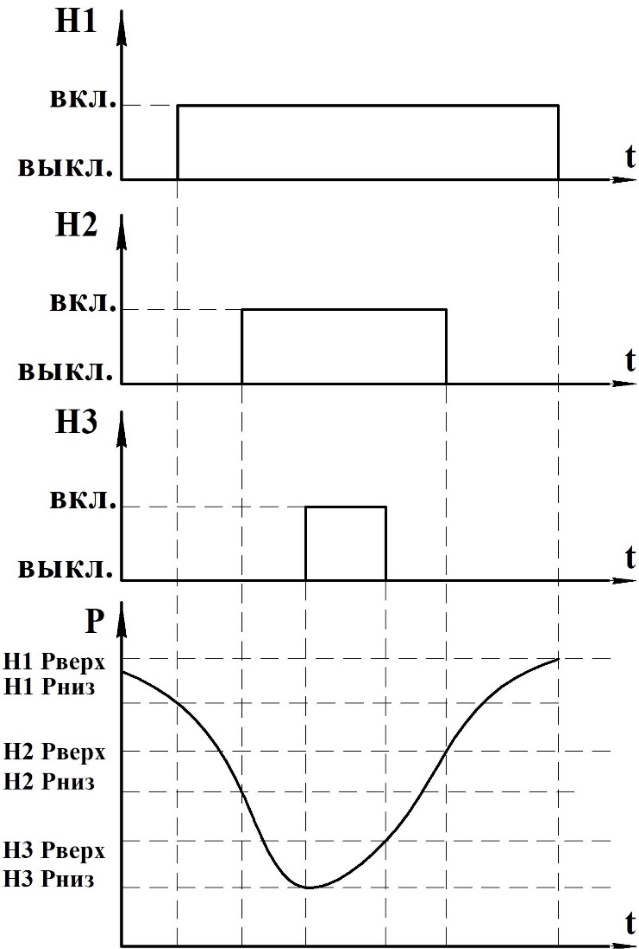

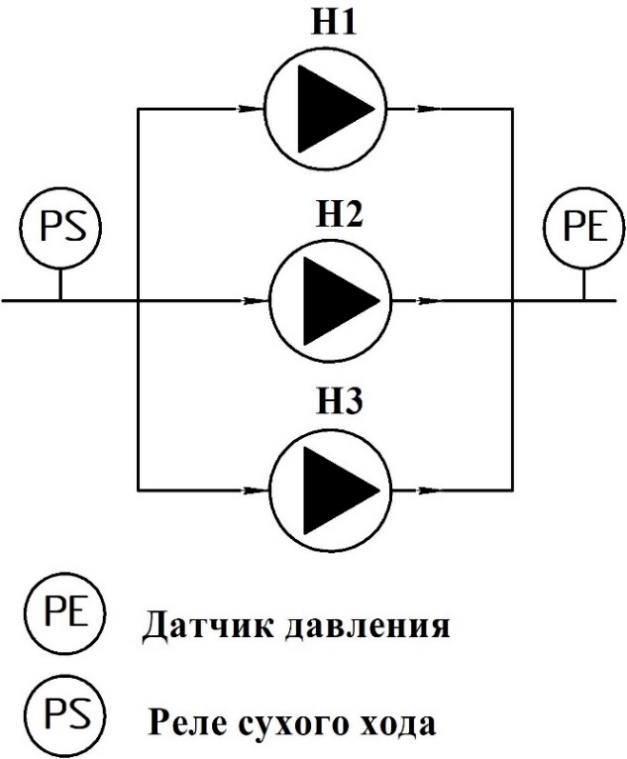

Режим «Каскад»

Принцип работы: Для каждого насоса задаётся давление включения и выключения («Рниз» и «Рверх»). Режим предполагает ступенчатое задание параметра «Рниз» для насосов с целью поэтапного их включения в случае снижения контролируемого давления (например в часы пик).

Режим «Межсезон»

Принцип работы: насос включается на 5 секунд при наличии электропитания контроллера с периодичностью от 1 до 30 суток, вне зависимости от состояния подключенных к аналоговым и дискретным входам датчиков.

Режим «Выход НС»

Принцип работы: в данном режиме релейный выход управляет сигнализацией (коммутация цепей переменного тока) и дублирует дискретный выход при возникновении нештатной ситуации. Срабатывание реле происходит при возникновении хотя бы одной нештатной ситуации, выбранной при настройке.

НС	Описание нештатной ситуации
1	Авария Н1
2	Авария Н2
3	Авария Н3
4	Отказ любого АI
5	Авария (не норма) любого DI НЕ ИСПОЛЬЗУЕМОГО для контроля в насосах.
6	Изменение параметров (от смены и до окончания часа)

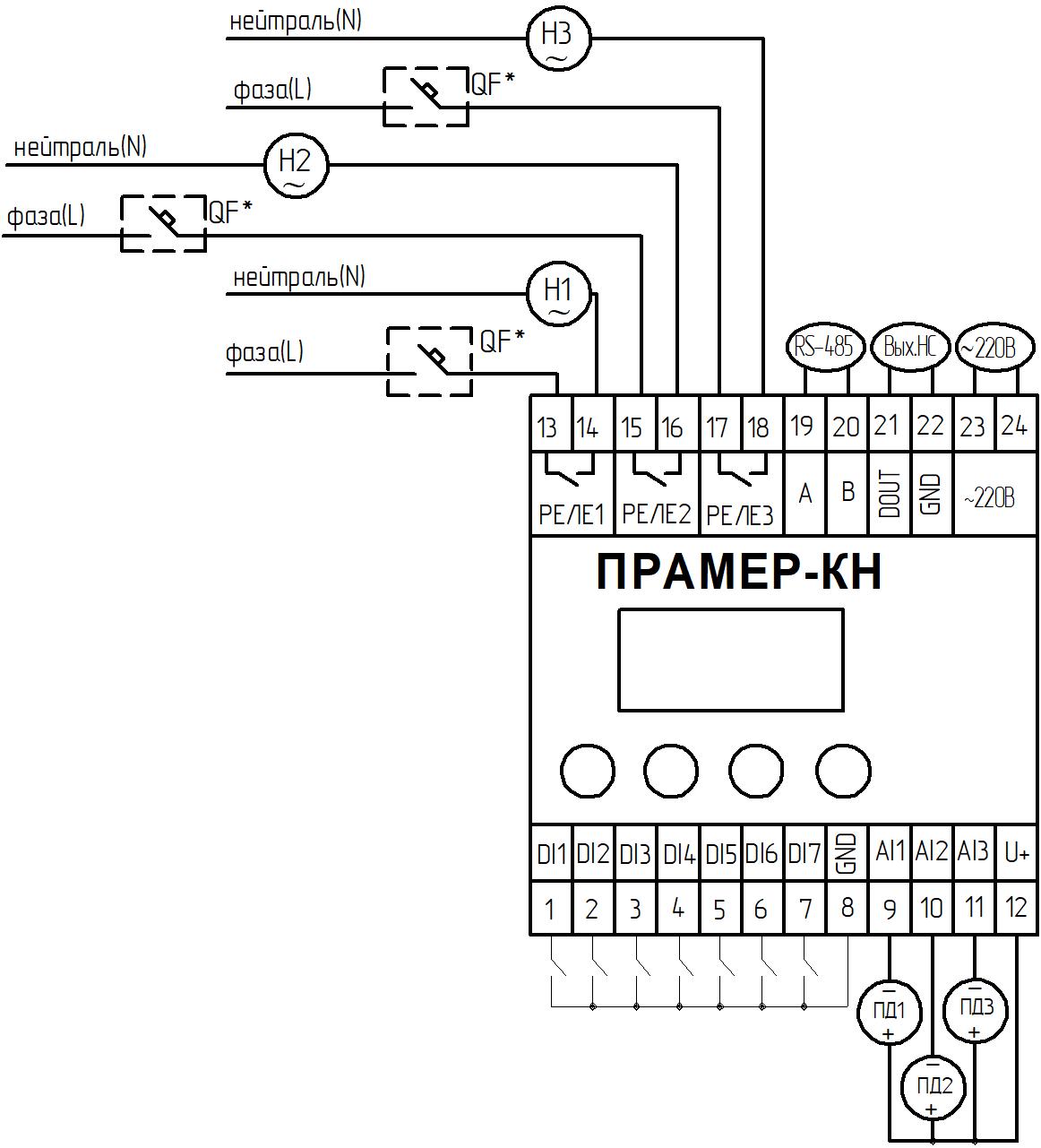

Рисунок 3 – Схема внешних подключений
