Термокотроллеры серии ПРАМЕР-710
Термоконтроллеры серии ПРАМЕР-710 являются основным элементом управления систем регулирования потребления тепловой энергии и горячего водоснабжения.
В комплекте с тепловой автоматикой термоконтроллеры обеспечивают поддержание оптимальных условий теплоснабжения в системах отопления (СО) и горячего водоснабжения (ГВС).
Термоконтроллер регулирует температуру теплоносителя воздействуя на электропривод регулирующего клапана, на основании измеряемых температур воды и наружного воздуха (для СО).
Для регулирования СО применяется метод погодного регулирования – изменение температуры теплоносителя в зависимости от температуры наружного воздуха. Для регулирования температуры ГВС используется параметрический метод (ПИ-регулятор).
Термоконтроллеры обеспечивают 3-х позиционное («ОТКРЫТЬ», «ЗАКРЫТЬ», «СТОП») управление исполнительными механизмами (электроприводами регулирующих клапанов) – коммутацией цепей переменного тока (220 В, 50 Гц), либо командами по цифровому интерфейсу RS-485 при работе с электроприводами серии ЭП-100/180.
Для зависимой системы, изменение температуры подаваемого теплоносителя происходит за счет изменения величины подмеса теплоносителя из обратного трубопровода через перемычку с обратным клапаном. Величина подмеса теплоносителя из обратного трубопровода определяется регулирующим клапаном.
Для независимой системы изменение температуры теплоносителя происходит путём изменения расхода через греющий контур теплообменного аппарата с помощью регулирующего клапана.
Дополнительно термоконтролеры могут управлять насосами по заданному алгоритму (Циркуляция, Подпитка, Межсезон, Посменный) с контролем условий работы насосов по показаниям преобразователей давления (4-20 мА) и дискретных датчиков.

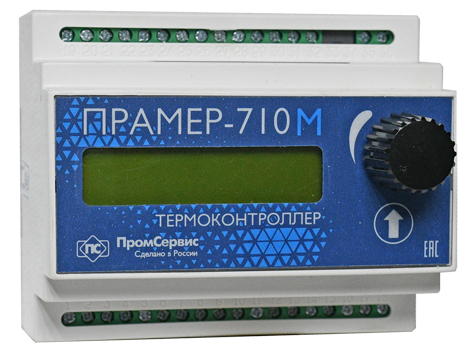

Рисунок 1. Термоконтроллер ПРАМЕР-710М (одноконтурный + управление одним насосом)
Производятся модели ПРАМЕР-710М (одноконтурный + управление одним насосом) (Рис.1) и ПРАМЕР-710-2К (двухконтурный + управление двумя насосами) (Рис.2). Для увеличения количества управляемых насосов совместно с ПРАМЕР-710М используются модули расширения – Блоки Управления Насосами (БУН). Возможно подключение до 2-х БУН. Настройка блока выполняется по интерфейсу RS-485 через меню термоконтроллера ПРАМЕР-710М. Требуется дополнительный источник питания 12-24 В.

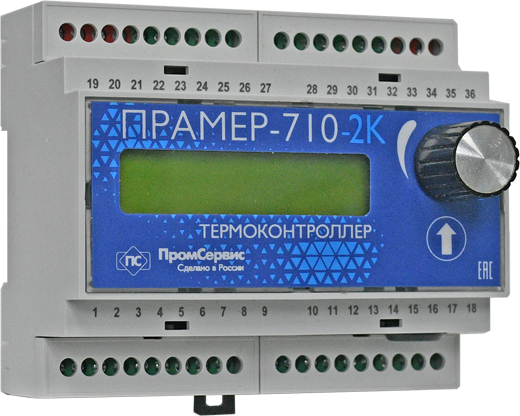

Рисунок 2.Термоконтроллер ПРАМЕР-710-2К (двухконтурный + управление двумя насосами)
В системах регулирования на основе ПРАМЕР-710-2К с большим количеством насосов используется дополнительно контроллер насосных станций ПРАМЕР-КН.
Таблица 1. Технические характеристики термоконтроллеров
|
Параметр |
Значение параметра |
|
|
ПРАМЕР-710М |
ПРАМЕР-710-2К |
|
|
Количество контуров регулирования |
1 |
до 2-х |
|
Конфигурация |
СО или ГВС |
СО, ГВС, СО+СО, СО+ГВС, ГВС+ГВС |
|
Количество подключаемых датчиков температуры |
4 (4-х провод. схема) |
5 (3-х провод. схема) |
|
Тип датчиков температуры |
Pt100,100П,Pt500,500П,Pt1000,1000П |
|
|
Диапазон измеряемых температур |
От -50 0С до +150 0С |
|
|
Отклонение показаний температуры на ЖКИ контроллера от температуры, рассчитанной по НСХ, не более |
0,3 0С |
0,5 0С |
|
Количество выходов для управления клапанами с 3-х позиционным управлением |
1 |
2 |
|
Количество релейных выходов для управления насосами |
1 |
2 |
|
Напряжение и ток коммутации релейного выхода, не более |
250В, 50 Гц, переменный ток 6А |
|
|
Защита работы насосов от сухого хода |
есть |
|
|
Количество дискретных входов для подключения датчиков с выходом "сухой контакт" |
1 |
2 |
|
Количество входов подключения датчиков давления (4-20) мА |
1 |
2 |
|
Тип интерфейса и протокол связи |
USB Type C, RS-485, (ModBus-RTU) |
|
|
Количество электроприводов серии ЭП производства АО «Промсервис», подключаемых по цифровому интерфейсу |
1 |
2 |
|
Электрическое питание контроллера от сети переменного тока напряжением |
от 187 до 242 В, 50 Гц |
|
|
Скорость обмена, бит/с |
4800-115200 |
|
|
Габаритные размеры, ДхШхВ |
105х86х78 |
106х90х77 |
|
Масса |
не более 400 г |
|
|
Монтаж на DIN рейку ТН35-7.5 |
есть |
|
|
Степень защиты от проникновения пыли и воды по ГОСТ 14254-2015 |
IP30 |
|
Отличительные особенности
- Выбор алгоритма регулирования по поддержанию температуры: смеси (Т11), температуры обратного теплоносителя (Т21), температуры в помещении (Тпм), температуры ГВС (Т3 или Т4).
- Встроенные часы реального времени с резервным источником питания.
- Архив данных всех измеренных температур, состояния датчиков, положения электропривода.
- Нестираемый архив событий (изменений настроечных параметров).
- Дистанционная настройка и управление по интерфейсу RS-485.
- Задание режимов экономии теплопотребления: часовой, суточный, календарный.
- Обмен информацией, настройка, обновление резидентного ПО с помощью USB-Flash накопителя.
- Сервисное программное обеспечение для ПК и смартфонов.
- Запись результатов измерений температур и результатов работы исполнительных механизмов на USB-flash накопитель для мониторинга и диагностики эффективности процесса регулирования.
Конфигурирование термоконтроллера с ПК и смартфона
Термоконтроллеры серии ПРАМЕР-710 можно настроить как с лицевой панели прибора, так и с помощью ПК (бесплатное ПО «Термостат 5» для термоконтроллера ПРАМЕР-710М и «Термостат-2К» для термоконтроллера ПРАМЕР-710-2К). Подключение прибора осуществляется с помощью кабеля USB Type С. Программы позволяют читать и записывать значения параметров, а также архивные значения температуры и положения регулирующего клапана, архив нештатных ситуаций и событий (Рис.3). Текущие измеренные значения температуры и параметры регулирования отслеживаются в режиме «реального времени».

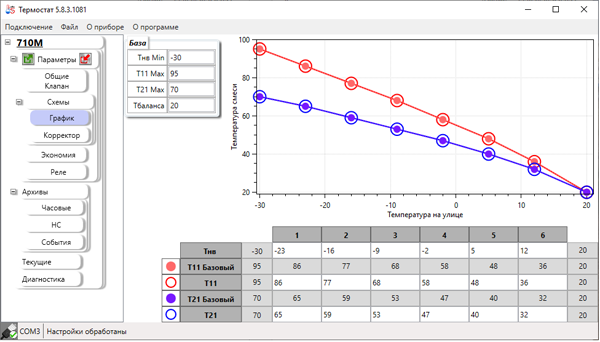

Рисунок 3. Скриншот архива ПО «Термостат»
Дополнительно конфигурирование термоконтроллеров возможно с помощью смартфона под управлением ОС Android (бесплатное ПО «ТермостатUSB»для термоконтроллера ПРАМЕР-710М и «Термостат-2К (v1.1.34)» для термоконтроллера ПРАМЕР-710-2К).
.
ПО для смартфона «ТермостатUSB»
Пример скриншотов меню ПО «ТермостатUSB» показан на Рис.4.

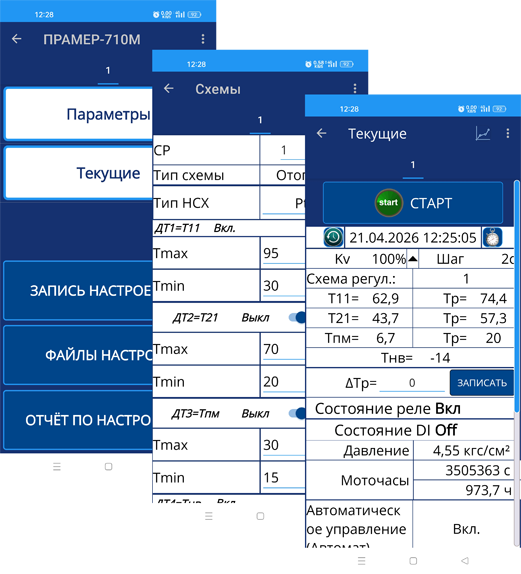

Рисунок 4.Пример скриншотов меню ПО «ТермостатUSB»
На Рис. 5-7 представлены типовая гидравлическая схема узла регулирования в системе отопления (СО) и схемы внешних подключений термоконтроллеров ПРАМЕР-710М и ПРАМЕР-710-2К соответственно.

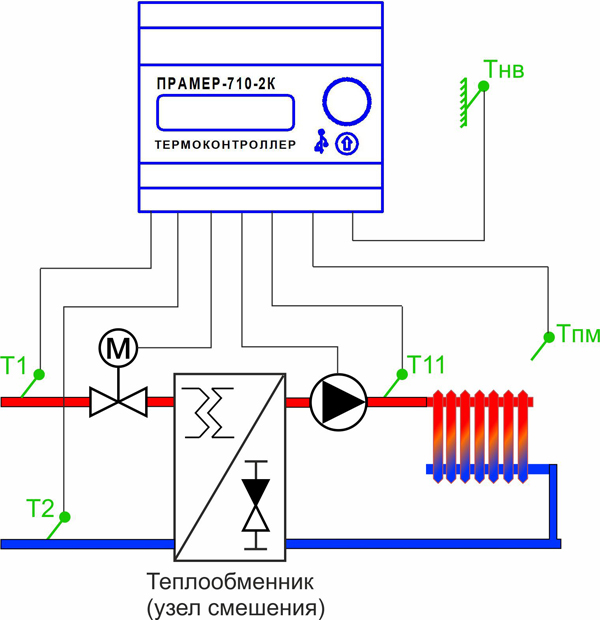

Рисунок 5. Типовая гидравлическая схема узла регулирования в системе отопления (СО)

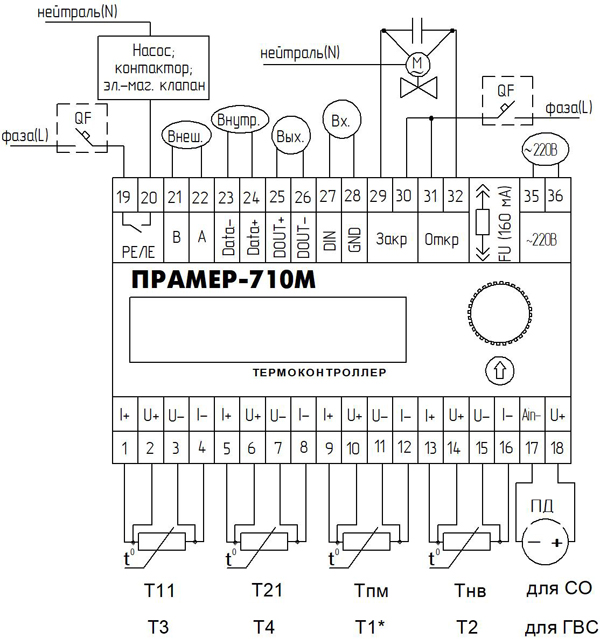

Рисунок 6. Схема внешних подключений термоконтроллера ПРАМЕР-710М

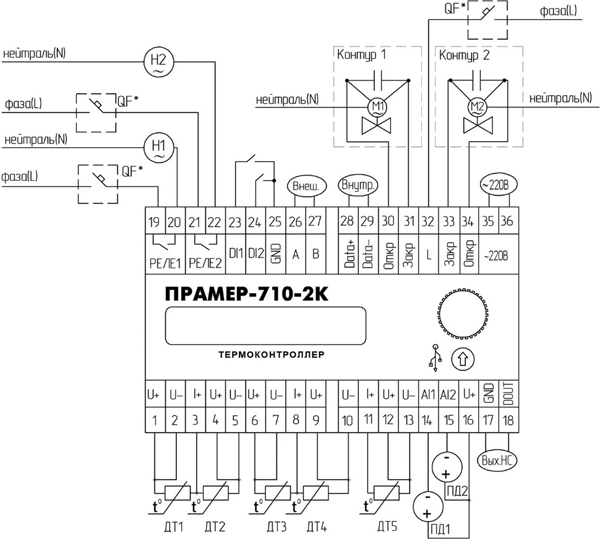

Рисунок 7. Схема внешних подключений термоконтроллера ПРАМЕР-710-2К
Техническую документацию и сервисное ПО можно скачать по гиперссылкам, представленным в Табл.2.
Таблица 2. Гиперссылки для скачивания технической документации и сервисного ПО
|
Термоконтроллеры ПРАМЕР-710 (Исполнение М). Руководство по эксплуатации. |
|
|
Термоконтроллеры ПРАМЕР-710 (Исполнение 2К). Руководство по эксплуатации. |
|
|
Термостат 5 (v5.8.3.1081)- сервисное ПО ПК для ПРАМЕР-710М (поддерживает работу с термоконтроллерами ПРАМЕР-710) |
|
|
Термостат-2К (v6.2.4.588)-сервисное ПО ПК для ПРАМЕР-710-2К |
|
|
ТермостатUSB(v3.3.53) - сервисное ПО для смартфона с Android 10 и выше для ПРАМЕР-710М |
|
|
Термостат-2К (v1.1.35) - сервисное ПО для смартфона с Android 10 и выше для ПРАМЕР-710-2К |
