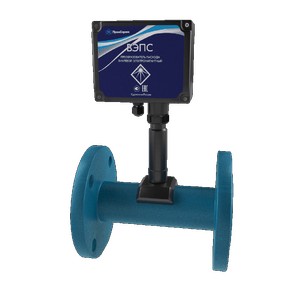

Преобразователи расхода вихревые электромагнитные ВЭПС



Доминирующие позиции в объёме производства на сегодняшний день занимает преобразователь расхода вихревой электромагнитный ВЭПС. АО "ПромСервис" одно из первых в России разработало и приступило к выпуску с 1996г. вихревого преобразователя на основе электромагнитной сенсорной системы. Принцип действия ВЭПС заключается в преобразовании частоты вихреобразования, возникающего в контролируемой среде при обтекании потоком призмы установленной в проточной части прибора, в электрический сигнал той же частоты. При этом частота вихреобразования находится в зависимости от скорости движения потока жидкости и в определённом диапазоне расходов описывается линейным законом. Принцип детектирования сигнала ВЭПС подчинён закону электромагнитной индукции, и в связи с указанной особенностью применим только для проводящих жидкостей.

На сегодняшний день АО «ПромСервис» производит преобразователь расхода вихревой электромагнитный ВЭПС, начиная с Ду20 и заканчивая Ду300, в нескольких модификациях в зависимости от исполнения УФС.

По типу выходного электрического сигнала производятся преобразователи расхода с ненормированным (частотным), нормированным на единицу объёма (импульсным) выходом, а также с токовым унифицированным выходом 4-20мА. При этом, в зависимости от диаметра проточной части, первичные преобразователи, сохраняя основные элементы конструкции, подразделяются на конструкции малых (Ду20-50), средних (Ду80-150) и больших диаметров (Ду200-300).

Существенным достоинством ВЭПС являются относительная простота конструкции и, следовательно, невысокая стоимость, достаточные для коммерческого учёта метрологические характеристики (погрешность не более ±1,5%, динамический диапазон – 32, межповерочный интервал 4 года). ВЭПС при преобразовании расхода жидкости не использует амплитудные параметры измеряемого сигнала, что в свою очередь положительно сказывается на стабильности его характеристик при эксплуатации.

Зарегистрированы в Государственном реестре средств измерений РФ под № 14646-05.

Конструкция преобразователей ВЭПС защищена патентом на изобретение №2350911 «Датчик вихревого электромагнитного счетчика жидкости».

С 2007 года начат выпуск модификации ВЭПС с верхним расположением магнитной системы (ВЭПС ВРМ), которая имеет лучшие, по сравнения со старой конструкцией, эксплуатационные характеристики:

• менее подвержена осаждению ферромагнитных частиц в проточной части прибора в месте установки магнита. При этом даже те незначительные отложения ферромагнитных частиц, которые могут накапливаться в месте установки магнитов, не приводят к замыканию электрода на корпус и, соответственно, к выходу приборов из строя;
• метрологические характеристики ВЭПС с новой конструкцией магнитной системы не изменились по сравнению со старой конструкцией;
• стойка корпуса УФС изготовлена из пластика, обладает меньшей теплопроводностью по сравнению со стальной, следовательно, корпус УФС вместе с электронным модулем менее подвержен тепловому нагреву, что улучшает условия работы электроники.

Диаметры условного прохода (Ду) ВЭПС: 20; 25; 32; 40; 50; 80; 100; 150; 200; 250; 300 мм.

Преобразователи ВЭПС имеют следующие модификации:

• ВЭПС-ПБ1-01 – преобразует значение расхода и объема в импульсный выходной электрический сигнал с частотой, пропорциональной расходу, в соответствии с индивидуальной градуировочной характеристикой. Частота сигнала равна частоте вихреобразования. Питание прибора осуществляется от внешнего источника питания. Питание и передача сигнала на вторичную аппаратуру производится по трехпроводной линии связи;
• ВЭПС-ПБ1-02 – преобразует значение расхода и объема в импульсный выходной электрический сигнал с частотой, пропорциональной расходу, в соответствии с индивидуальной градуировочной характеристикой. Частота сигнала равна частоте вихреобразования. Питание прибора осуществляется от внешнего источника питания. Питание и передача сигнала на вторичную аппаратуру производится по двухпроводной линии связи;
• ВЭПС-ПБ1-03 – преобразует значение расхода в унифицированный сигнал постоянного тока 4 – 20 мА (0 - 5 мА или 0 - 20 мА - по специальному заказу), пропорциональный расходу. Питание прибора осуществляется от внешнего источника питания. Передача сигнала на вторичную аппаратуру производится по двухпроводной линии связи. Минимальный ток выходного сигнала соответствует расходу Qmin в м3/ч (Таблица 1);
• ВЭПС-ПБ1-04 – преобразует значение расхода и объема в импульсный выходной электрический сигнал, нормированный на единицу объема, с частотой, пропорциональной расходу. Питание прибора осуществляется от внешнего источника питания. Питание и передача сигнала на вторичную аппаратуру производится по трехпроводной линии связи;
• ВЭПС-ПБ2-01 – преобразует значение расхода и объема в импульсный выходной электрический сигнал, нормированный на единицу объема, с частотой, пропорциональной расходу. Питание прибора осуществляется от встроенного автономного источника питания. Передача сигнала на вторичную аппаратуру производится по двухпроводной линии связи.

Параметры контролируемой среды:

• диапазон температур ...........................................от 5 до 150 °С;
• рабочее избыточное давление ..........................не более 1,6 МПа;
• ионная проводимость ..........................................не менее 5×10-4 См/м;
• кинематическая вязкость ....................................не более 1,5×10-6 м2/с;

Пределы допускаемой основной относительной погрешности при преобразовании расхода и объема в выходные электрические сигналы:

• при Qt≤Q≤ Qmax ............................................. ± 1,0 %;
• при Qmin≤ Q<Qt ............................................. ± 1,5 %.

Пределы дополнительных погрешностей модификаций ВЭПС-ПБ1-01, ВЭПС-ПБ1-02, ВЭПС-ПБ1-03, ВЭПС-ПБ1-04, ВЭПС-ПБ2-01 от влияния изменения температуры измеряемой среды ............0,05% / 10°С (от температуры градуировки 25°С).

Степень защиты по ГОСТ 14254-96 - IP65

• Группа исполнения по устойчивости к механическим воздействиям по ГОСТ Р 52931-N1
• Средняя наработка на отказ, ч, не менее - 75000
• Средний срок службы, год - 15

Условия эксплуатации:

• температура окружающей среды t, °С:
• для модификации ВЭПС-ПБ1-01, ВЭПС-ПБ1-02, ВЭПС-ПБ1-03, ВЭПС-ПБ1-04 - от - 30 до + 50;
• для модификации ВЭПС-ПБ2-01 - от -10 до +50;
• относительная влажность при t= +35 °С и более низких температурах, без конденсации влаги, % - до 95;
• атмосферное давление, кПа - от 84 до 106,7.

Межповерочный интервал - 4 года.

Гарантийный срок - 8 лет.
