ПРАМЕР-ТС-100-К

Составные теплосчетчики ПРАМЕР-ТС-100-К (далее - теплосчетчики) зарегистри-рованы в Федеральном информационном фонде по обеспечению единства измерений (номер Госреестра) под № 75688-19. Теплосчетчики предназначены для измерений и регистрации параметров теплоносителя и количества тепловой энергии в открытых и закрытых системах теплоснабжения, а также измерений объёма в системах холодного водоснабжения и темпера-туры окружающего воздуха.

Область применения – источники тепловой энергии, тепловые пункты, объекты теплопотребления (здания) промышленного, коммунального и бытового назначения.

Теплосчетчики соответствуют требованиям технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" и ТР ТС 004/2011 "О безопасности низковольтного оборудования" (декларация о соответствии Евразийского экономического союза ЕАЭС № RU Д-RU.ЛД04.В.02492 действительна по 20.08.2023 включительно).

Теплосчетчики соответствуют требованиям ГОСТ Р 51649, ГОСТ Р ЕН 1434-1 и тех-нических условий ТУ 4218-046-12560879-2018.

Конструктивно теплосчетчики состоят из следующих составных частей – средств измерений (СИ) утвержденного типа:

вычислителя количества тепловой энергии ПРАМЕР-ТС-100 (регистрационный номер – 72072-18);
от одного до пяти преобразователей расхода, расходомеров-счетчиков и (или) счетчиков жидкости (далее – ПР);
от одного до четырех термопреобразователей сопротивления (далее – ТС) из платины и (или) до двух комплектов ТС с номинальной статической характеристикой (НСХ) 100П и Pt100 по ГОСТ 6651-2009;
от нуля до четырех преобразователей (датчиков) избыточного давления (далее – ПД).

В составе теплосчетчика могут применяться типы ПР, ТС и ПД, приведенные в таблице 1.

Таблица 1 – Возможные ПР, ТС и ПД в составе теплосчетчиков

Тип ПР (регистрационный номер)	Тип ТС (регистрационный номер)	Тип ПД (регистрацион-ный номер)
ВЭПС (14646-05); ПРЭМ (17858-11); "ВЗЛЕТ ЭР" (20293-10); РМ-5 (20699-11); US800 (21142-11); СВМ (СВМ-25Д, СВМ-32Д, СВМ-40Д, СВМ-СД) (22484-13); ПРАМЕР-510 (24870-09); ЭМИР-ПРАМЕР-550 (27104-08); "ВЗЛЕТ МР" (28363-14); СВМТ (СВМТ-50Д) (28747-05); МастерФлоу (31001-12); SONO 1500 CT (35209-09); ВСХНд, ВСТН (40606-09); Питерфлоу РС (46814-11); ВСХд, ВСГд, ВСТ (51794-12); "ВЗЛЕТ ЭР" мод. "Лайт М" (52856-13); КАРАТ-551 (54265-13); ВСХНКд (61400-15); ВСХНд, ВСГНд, ВСТН (61402-15); ВЭПС-Р (61872-15) ПИТЕРФЛОУ (66324-16)	"Взлет ТПС" (21278-11); КТСПТВХ-В (24204-03); ТСПТВХ (33995-07); КТСП-Н (38878-17); ТСП-Н (38959-17); КТС-Б (43096-15); ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р (46155-10); КТПТР-01, КТПТР-06, (46156-10); ТС-Б (61801-15); ТСП, ТСП-К (65539-16)	МИДА-13П (17636-17); Метран-55 (18375-08); СДВ (28313-11); ПД-Р (40260-11); ПДТВХ-1 (43646-10); КОРУНД (47336-16); ДДМ-03Т-ДИ (55928-13); APZ (62292-15)
Примечание – В скобках приведены регистрационные номера СИ в Федеральном информационном фонде по обеспечению единства измерений (номера Госреестра).

Теплосчетчики обеспечивают измерения тепловой энергии по трем тепловым вводам (ТВ1, ТВ2, ТВ3), представленными закрытой и (или) открытой водяными системами теплопотребления. ТВ1, ТВ2 и ТВ3 могут иметь трубопроводы: подающий, обратный и горячего водоснабжения, подпитки или питьевой воды.

В теплосчетчиках в зависимости от применяемой схемы измерений максимальное количество применяемых ПР не более пяти, ТС и ПД не более четырех.

Типы, в соответствии с таблицей 1, и количество ПР, ТС и ПД определяются при заказе теплосчетчика.

Внешний вид составных частей теплосчетчиков приведен на рисунках 1 – 4

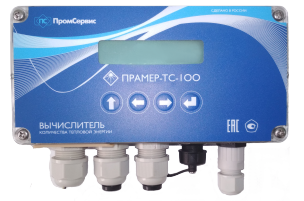

Рисунок 1 – Вычислитель количества тепловой энергии
ПРАМЕР-ТС-100 (72072-18)

ВЭПС (14646-05)	ЭМИР-ПРАМЕР-550 (27104-08)	ВЭПС-Р (61872-15)	ПРЭМ (17858-11)
ВЗЛЕТ ЭР (20293-10)	МастерФлоу (31001-12)	РМ-5 (20699-11)	Питерфлоу РС (46814-11)
"ВЗЛЕТ ЭР" мрд. "ЛАЙТ М" (52856-13)	КАРАТ-551 (54265-13)	ВСХНд, ВСТН (40606-09)	ВСХНКд (61400-15)
ПРАМЕР-510 (24870-09)	ВЗЛЕТ МР (28363-14)	US800 (21142-11)	SONO 1500 СТ (35209-09)
ВСХд, ВСГд, ВСТ (51794-12)	ПИТЕРФЛОУ (66324-16)		ВСХНд, ВСГНд, ВСТН (61402-15)
СВМ (СВМ-25Д, СВМ-32Д, СВМ-40Д, СВМ-СД) (22484-13)		СВМТ (СВМТ-50Д) (28747-05)

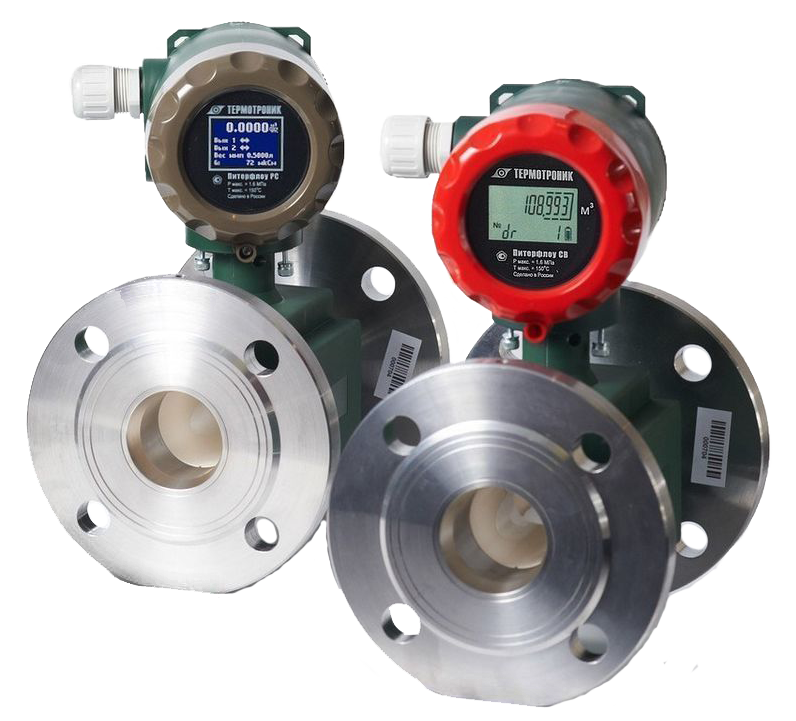

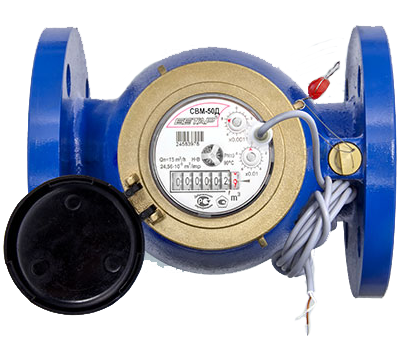

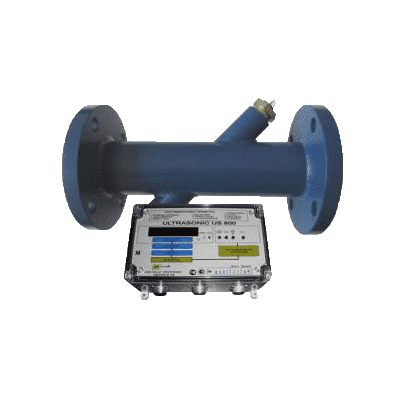

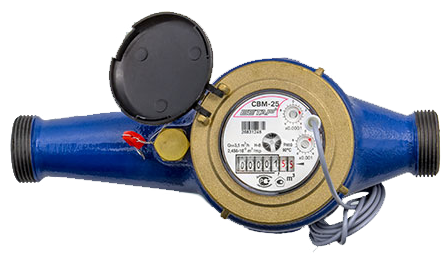

Рисунок 2 – Преобразователи расхода

ТС-Б (61801-15)	ТСП-Н (38959-17)	"Взлет ТПС" (21278-11)	ТСПТВХ (33995-07)
ТСП, ТСП-К (65539-16)	КТПТР-01, КТПТР-06 (46156-10)		КТС-Б (43096-15)
КТСП-Н (38878-17)	КТСПТВХ-В (24204-03)		ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р (46155-10)

Рисунок 3 – Термопреобразователи сопротивления

МИДА-13П (17636-17)	КОРУНД (47336-16)	ПД-Р (40260-11)	ДДМ-03Т-ДИ (55928-13)
СДВ (28313-11)	ПДТВХ-1 (43646-10)	Метран-55 (18375-08)	APZ (62292-15)

Рисунок 4 – Преобразователи избыточного давления

Таблица 2 − Технические характеристики преобразователей расхода

Тип ПР	Ду, мм	Диапазон расходов, м3/ч	Диапа-зон темпе-ратур, оС	Рабочее давление, МПа	Регистрационный номер
ПР используемые в составе теплосчетчиков классов 1 и 2
Преобразователи расхода электромагнитные ПРЭМ	от 15 до 150	от 0,0096 до 630	от 0 до +150	от 0 до 1,6	17858-11
Расходомеры-счетчики электромагнитные "ВЗЛЕТ ЭР"	от 10 до 500	от 0,0068 до 8500	от -10 до +180	от 0 до 2,5	20293-10
Счетчики-расходомеры электромагнитные РМ-5	от 15 до 300	от 0,006 до 2500	от +1 до +150	от 0 до 1,6 или от 0 до 2,5	20699-11
Расходомеры-счетчики жидкости ультразвуковые US800	от 15 до 500	от 0,15 до 8500	от 0 до +150	от 0 до 6,3	21142-11
Счетчики жидкости ультразвуковые ПРАМЕР-510	от 40 до 500	от 0,5 до 7500	от -20 до +150	от 0 до 1,6 или от 0 до 2,5	24870-09
Преобразователи расхода электромагнитные ЭМИР-ПРАМЕР-550	от 15 до 150	от 0,006 до 600	от +1 до +150	от 0 до 1,6 или от 0 до 2,5	27104-08
Расходомеры-счетчики ультразвуковые "ВЗЛЕТ МР"	от 4 до 500	от 0,012 до 8500	от -50 до +400	от 0,025 до 2,5	28363-14
Преобразователи расхода электромагнитные МастерФлоу	от 10 до 300	от 0,01 до 2500	от +0,5 до +150	от 0 до 1,6 или от 0 до 2,5	31001-12
Расходомеры SONO 1500 CT	от 15 до 100	от 0,048 до 120	от +5 до +150	от 1,6 до 2,5 или от 2,5 до 4,0	35209-09
Расходомеры электромагнитные Питерфлоу РС	от 15 до 150	от 0,048 до 630	от 0 до +150	от 0 до 1,6	46814-11
Расходомеры-счетчики электромагнитные "ВЗЛЕТ ЭР" мод. "Лайт М"	от 10 до 300	от 0,006 до 2547	от -10 до +150	от 0 до 2,5	52856-13
Расходомеры-счетчики электромагнитные КАРАТ-551	от 20 до 150	от 0,04 до 570	от +5 до +150	от 0 до 1,6	54265-13
Счетчики воды крыльчатые ВСГНд, ВСТН	от 15 до 40	от 0,006 до 20	от +5 до +50	от 0 до 1,6	61402-15
Преобразователи расхода вихревые электромагнитные ВЭПС-Р	от 20 до 100	от 0,3 до 250	от +5 до +150	от 0 до 1,6	61872-15
Расходомеры-счетчики электромагнитные ПИТЕРФЛОУ	от 15 до 400	от 0,08 до 5000	от 0 до +150	от 0 до 1,6	66324-16
ПР используемые только для измерения объема холодной и горячей воды (не предназначены для расчета тепловой энергии)
Преобразователи расхода вихревые электромагнитные ВЭПС	от 20 до 300	от 0,3 до 1600	от +5 до +150	от 0 до 1,6	14646-05
Счетчики холодной и горячей воды ВСХНд, ВСТН	от 40 до 250	от 0,45 до 1600	от +5 до +50	от 0 до 1,6	40606-09
Счетчики холодной и горячей воды СВМ (СВМ-25Д, СВМ-32Д, СВМ-40Д, СВМ-40СД	от 20 до 40	от 0,07 до 20	от +5 до +90	от 0 до 1,0	22484-13
Счетчики турбинные холодной и горячей воды СВМТ (СВМТ-50Д)	50	от 0,45 до 30	от +5 до +90	от 0 до 1,0	28747-05
Счетчики холодной и горячей воды ВСХд, ВСГд, ВСТ	от 15 до 20	от 0,012 до 5	от +5 до +50	от 0 до 1,6	51794-12
Счетчики холодной воды комбинированные ВСХНКд	от 50/20 до 150/40	от 0,05 до 600	от +5 до +50	от 0 до 1,6	61400-15
Счетчики воды крыльчатые ВСХНд	от 15 до 40	от 0,006 до 20	от +5 до +50	от 0 до 1,6	61402-15

Таблица 3 – Метрологические и технические характеристики теплосчетчиков

Наименование характеристики	Значение характеристики
Диапазоны измеряемых параметров: - тепловая энергия, ГДж (Гкал) - объем, м3; масса, т - объемный расход, м3/ч - температуры: - теплоносителя (воды), °С - окружающего воздуха, °С - разности температур теплоносителя, С - время, ч - избыточное давление, МПа	от 0 до 99999999,999 от 0 до 99999999,999 от 0,006 до 8500 от 0 до 180 от -50 до +80 от 2 до 178 или от 3 до 177 от 0 до 999999,99 от 0 до 1,6 (2,5)
Пределы допускаемой погрешности измерения, %: - тепловой энергии (относительная): - закрытая система теплоснабжения - открытая система теплоснабжения - объема, (относительная): - массы (относительная): - температуры (абсолютная), °С - разности температур (абсолютная), °С: - при использовании в составе теплосчетчика КТС-Б, КТСП-Н класса 1 с ∆tmin ≤ 2 °С: - при использовании в составе теплосчетчика КТПТР-01, КТПТР-06, КТСПТВХ-В класса 1 с ∆tmin ≤ 2 °С: - при использовании в составе теплосчетчика КТС-Б, КТСП-Н, ТСП-К, КТСПТВХ-В класса 2 с ∆tmin = 2 °С: - при использовании в составе теплосчетчика КТС-Б, КТСП-Н, КТПТР-01, КТПТР-06, "ВЗЛЕТ ТПС", ТСП-К, КТСПТВХ-В классов 1 и 2 с ∆tmin = 3 °С: - давления (приведенная к 1,6 МПа или 2,5 МПа), % - времени (относительная, %)	± (2+4∙∆t _min /∆t+0,01∙G _В /G) - для класса 1 по ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011; ± (3+4∙∆t _min /∆t+0,02∙G _В /G) - для класса 2 по ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011 ± [3,5+10/∆t+0,005∙G _В /G1]/[1-(G2∙t2)/(G1∙t1)] ± (1 + 0,01∙G _В /G) ¹⁾ но не более, чем ± 3,5 % - для класса 1 по ГОСТ Р 51649-2014; ± (2 + 0,02∙G _В /G) ²⁾ но не более, чем ± 5,0 % - для класса 2 по ГОСТ Р 51649-2014; ± 1,0 ³⁾ ; ± 1,5 ⁴⁾ ; ± 2,0 % ⁵⁾ ; ± 5,0 ⁶⁾ ± (1,1+0,01∙G _В /G) ¹⁾ ; ± (2,1+ 0,02∙G _В /G) ²⁾ ± 1,1 ³⁾ ; ± 1,6 ⁴⁾ ; ± 2,1 % ⁵⁾ ; ± 5,1 ⁶⁾ ± (0,25+0,002∙t) ± (0,057+0,0035·∆t) ± (0,077+0,003·∆t) ± (0,087+0,006·∆t) ± (0,127+0,003·∆t) ± 1,6 ± 0,01
Максимальная температура теплоносителя, °С (конкретное значение указывается в пас-порте)	от 95 до 180
Электрическое питание: - вычислитель: - напряжение постоянного тока, В	от 11,4 до 12,6 (внешнее) или от 3 до 3,6 (встроенный элемент)
- ПР: Потребляемая мощность, В•А, не более - вычислителя - ПР	в описаниях типа составных частей 1,2 в описаниях типа составных частей
Габаритные размеры: - вычислителя, мм - ПР, ТС, ПД	160 × 118 × 55; в описаниях типа составных частей.
Масса: - вычислителя, кг, не более - ПР, ТС, ПД	0,5; в описаниях типа составных частей.
Климатические условия применения: - температура окружающего воздуха, °С: - вычислитель: - ПР: - ТС: - ПД: - относительная влажность окружающего воздуха, %: - вычислитель: - ПР: - ТС, ПД: - атмосферное давление, кПа:	от -10 до +50 от +5 до +50 от -45 до +40 от -10 до +50 до 95 (при температуре плюс 35 °С и более низких температурах, без конденсации вла-ги) до 80 (при температуре плюс 35 °С и более низких температурах без конденсации влаги) до 75 (при температуре плюс 15 °С и более низких температурах без конденсации влаги) от 84,0 до 106,7
Степень защиты от пыли и воды по ГОСТ 14254-2015: - вычислителя: - ПР, ТС, ПД:	IP54 в описаниях типа составных частей.
Средний срок службы, лет, не менее	12
Средняя наработка на отказ, ч, не менее	75000
¹⁾ Для ПР класса 1. ²⁾ Для ПР класса 2. ³⁾ В диапазоне расходов с нормированным значением относительной погрешности ПР не более ± 1,0 %. ⁴⁾ В диапазоне расходов с нормированным значением относительной погрешности ПР не более ± 1,5 %. ⁵⁾ В диапазоне расходов с нормированным значением относительной погрешности ПР не более ± 2,0 %. ⁶⁾ В диапазоне расходов с нормированным значением относительной погрешности ПР не более ± 5,0 %. t и ∆t – значения температуры воды (окружающего воздуха) и разности температур теп-лоносителя (воды) в подающем и обратном трубопроводах, °С. ∆tmin = 2 или 3 С – минимальное значение разности температур теплоносителя (воды) в подающем и обратном трубопроводах. t1 и t2 – значения температур теплоносителя (воды) в подающем и обратном трубопрово-дах,°С. G1, G2 – значения объемного расхода теплоносителя (воды) в подающем и обратном тру-бопроводах, м3/ч. GВ – наибольшее значение объемного расхода теплоносителя (воды) в подающем трубо-проводе, м3/ч. G – измеренное значение объемного расхода теплоносителя (воды), м3/ч. Для измерения объема и объемного расхода теплоносителя применяются преобразователи расхода, удовлетворяющие условию Gmax/Gmin ≥50, где Gmax – максимальное нормированное значение расхода, измеряемое теплосчетчиком и Gmin – минимальное нормированное значе-ние расхода измеряемое теплосчетчиком м3/ч. В теплосчетчиках класса 1 с ∆tmin = 2 °С используются комплекты термопреобразователей сопротивления КТС-Б, КТСП-Н классов 1 и 2 с ∆tmin = 2 °С, комплекты термопреобразовате-лей сопротивления КТПТР-01, КТПТР-06, КТСПТВХ-В класса 1 с ∆tmin = 2 °С в составе с ПР класса 1. В теплосчетчиках класса 1 с ∆tmin = 3 °С используются комплекты термопреобразователей сопротивления КТСПТВХ-В, КТС-Б, КТСП-Н, ТСП-К классов 1 и 2 с ∆tmin = 3 °С, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06, "ВЗЛЕТ ТПС" класса 1 с ∆tmin = 3 °С в составе с ПР класса 1. В теплосчетчиках класса 2 с ∆tmin = 2 °С используются комплекты термопреобразователей сопротивления КТС-Б, КТСП-Н, ТСП-К, КТСПТВХ-В классов 1 и 2 с ∆tmin = 2 °С, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06 класса 1 с ∆tmin = 2 °С в составе с ПР классов 1 и 2. В теплосчетчиках класса 2 с ∆tmin = 3 °С используются комплекты термопреобразователей сопротивления КТС-Б, КТСП-Н, КТСПТВХ-В классов 1 и 2 с ∆tmin = 3 °С, комплекты термо-преобразователей сопротивления КТПТР-01, КТПТР-06, "ВЗЛЕТ ТПС" класса 1 с ∆tmin = 3 °С в составе с ПР классов 1 и 2, комплекты термопреобразователей сопротивления КТПТР-01, КТПТР-06, "ВЗЛЕТ ТПС", ТСП-К класса 2 с ∆tmin = 3 °С в составе с ПР класса 1.

Межповерочный интервал - 4 года.
